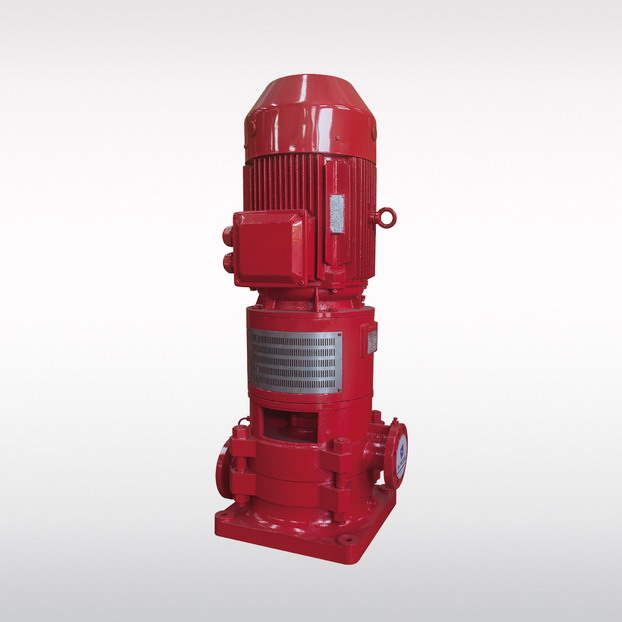

XBD-DLLF立式多级消防泵

产品概述

　　XBD-DLLF型立式多级消防泵具有流量大、扬程高、性能稳定、制造技术成熟、故障率低、夯实耐用的特点，非常适合高低层民用或商用建筑消火栓增压、消防喷淋等用途。

产品执行标准

　　GB6245并符合CCCF消防标准

性能范围

　　转速 2970r/min

　　额定流量 10 – 80 L/s 36 – 288m3 /h

　　额定压力 0.39 – 2.35Mpa 40 – 240m

　　进水口径 65 – 200mm

　　工件条件介质温度：0℃ – 80℃

性能特点

　　XBD-DLLF型立式多级消防泵组是根据我国消防用途的需要，按照有关消防标准和规范而开发的新产品。 XBD-DLLF型消防泵特点是采用高速结构，与中速消防泵组相比级数减少，所以其机组高度及重量大大减少;轴封采用机械密封，水泵无泄漏，泵房干燥清洁;独特的轴承盒结构，只要卸下电机，便能更换轴承和机械密封，因此安装维修方便。扬程间隔小，可每10米设一档。便于设计选用。

结构说明

　　泵组为立式多级节段式结构，用螺栓把进水段、出水段夹紧联成一体,泵每一级装一个叶轮、一个导水叶，泵的轴向力采用水力平衡方法解决，残余轴向力由一个球向轴承承受，并用油脂润滑。泵的吸入口在下方，排出口在上方，两者相对位置在工厂出厂时按180°装配，除一级泵外，用户可根据需要，调整出水段90° 、180° 、270°的方向。取出拉紧螺栓就可调整排出口安装位置。

型号意义

　　示例XBD14.7/30-DLLF

　　XB：消防泵组

　　D：电机带动

　　14.7：额定压力1.47Mpa

　　30：额定流量30L/s

　　DLLF：立式多级DLLF型水泵

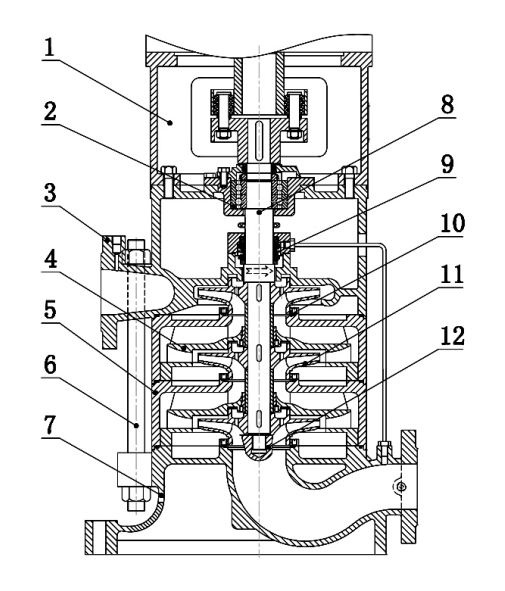

组成结构

序号、组件、材料及备注
1 电机座 铸铁
2 轴承 深沟球轴承 易损件
3 出水段 铸铁
4 导水叶 铸铁
5 中段 铸铁
6 拉紧螺栓 45#钢
7 进水段 铸铁
8 轴 20Cr13
9 机械密封 组件 易损件
10 密封环 铜 易损件
11 叶轮 不锈钢 易损件
12 叶轮螺母 不锈钢
