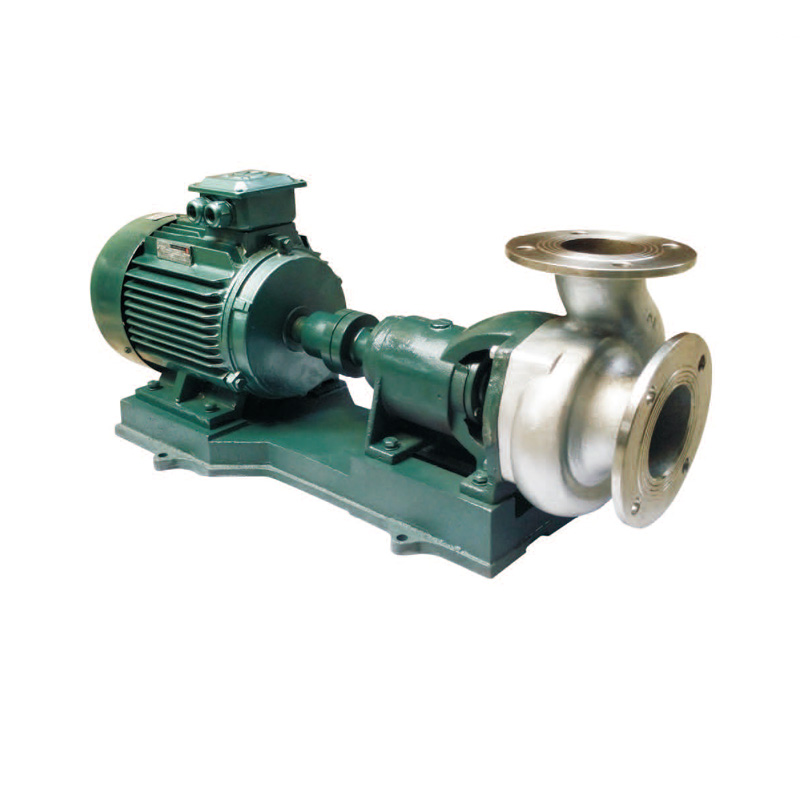

KF耐腐蚀不锈钢杂质离心泵

广一KF耐腐蚀杂质离心泵

KF不锈钢耐腐蚀杂质离心泵叶轮采用了开式设计材质以304/316为标配,可以有效的防止缠绕和堵塞并防堵塞。

流量范围:6-60m3/h

扬程范围:15-40m

功率范围:0.75-15kW

典型用途:输送石油化工、食品、化肥、制药、造纸、环境保护等工业输送含有固体颗粒/浆料/短纤维或有粘度的酸减性等特殊液体。


产品概述

  广一泵业有限公司研发制造的KF不锈钢耐腐蚀杂质离心泵采用优质304/316不锈钢材料制造。具有较强的耐腐蚀能力和较高的卫生等级。本泵叶轮采用了开式设计,可以有效的防止缠绕和堵塞。

产品用途

  本型泵可供石油化工、合成纤维、食品、化肥、制药、造纸、环境保护等工业部门输送含有固体颗粒的浆料、短纤维、淀粉、蜜糖、饮料、酱油、油类、化妆品、石灰乳、污泥、涂染料、粉尘沉淀物、酸减性等特殊液体、也可输送一般清水。

性能范围

  转速2900r/min(2950r/min)

  流量6-60m3/h

  扬程15-40m

  功率0.75-15kW

  液体比重≤1.1(如比重≥1.1,订货内时提出适当配大电动机)

  温度≤100℃

  颗粒直径≤3mm

结构说明

  本泵属卧式单级单吸悬臂离心泵。为了防止杂质堵塞,叶轮设计成开式的。为了防止杂质进入密封腔,平衡轴向力,在叶轮后盖板装设了副叶片。

  轴封:轴封采用填料密封和机械密封两种结构,用户可根据输送介质选择密封形式。本型泵由于设置了副叶片结构,填料函处的压力≤0.05MPa,因此填料不必压的太紧。如果抽吸含固体液体或液体温度高于80℃时,应从外部向密封腔引入压强大于0.05Mpa的低温清洁液体。

  传动:泵通过弹性轴联器由原电动机直接传动,从原电动机方向看泵为顺时针转动。

  润滑:轴承体有油脂润滑和稀油润滑两种方式,根据用户工况进行选择。

型号说明

  KF50-23

  KF-单级单吸耐腐蚀杂质泵

  50-泵吸入口径50mm

  23-泵设计扬程23mm

组成结构

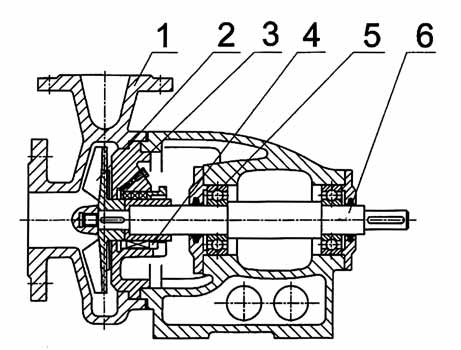

广一KF杂质离心泵结构图

序号组件材料表:

1泵壳,耐腐蚀材料

2叶轮,耐腐蚀材料

3泵盖,耐腐蚀材料

4轴封,填料和机械密封

5轴承体

6泵轴,45#

参数表

泵型号流量
(m3/h)
扬程
(m)
转速
(r/min)
效率
(%)
电机功率最大吸上真空度(m)
KF40-156152900440.756.5
KF40-206202900441.16.5
KF50-1712172900511.56.5
KF50-2312232900512.26.5
KF50-32123229504636.5
KF50-40124029504446.5
KF65-17241729506236.0
KF65-23242329506246.0
KF65-3224322950575.56.0
KF65-4024402950517.56.0
KF80-15401529507036.5
KF80-20402029507045.5
KF80-3240322950627.55.5
KF80-404040295062115.5
KF100-1760172950725.55.0
KF100-2360232950727.55.0
KF100-326032295070115.0
KF100-406040295069155.0

安装尺寸

  KF型耐腐蚀杂质离心泵的安装尺寸请下载右侧数据手册查阅。

  购买流程:

  选型报价-确定型号-签订合同-支付定金-下单生产-检验出厂-支付余款-包装-配送

  珠三角地区支持定金+到付,也可以第三方平台担保交易,如阿里巴巴或淘宝。
