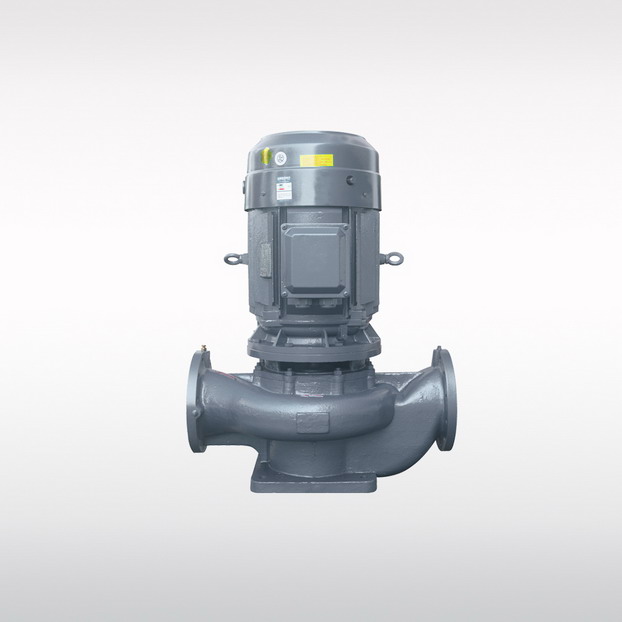

GDR型热水管道泵最大特点是耐高温，具有结构简单、制造技术成熟、安装方便、故障率低、成本低廉等特点。
流量范围：7.5-120m3/h
压力范围：0.1-0.5MPa
功率范围：0.46-15Kw YE3
主要材质：过流部件标配全铸铁
典型用途：广泛用于供暖采暖循环加压、宾馆热水开水循环加压、锅炉给水等。
主要用途
GDR型泵是管道泵的高温型。适用于采暖、浴室、锅炉等给排水以及各工艺流程的冷热水循环。
输送介质
主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水不含固体颗粒或纤维的液体。
全系列产品按输送介质温度分成两类(具体型号见性能表)，一类不大于120℃，另一类不大于185℃。
最高使用温度185℃的泵必须配防爆电机可输送易燃易爆的轻质量油。
泵说明
进出水口处于同一轴线，而且口径相同，可以象阀门一样装在管路上。上开盖式结构，拆开泵盖和叶轮时不需拆卸吸
进和排出管路即可更换密封和叶轮。
旋转方向
从电机往泵方向看，水泵为顺时针方向旋转。
配置
电动机配用特别设计的Y型加长轴立式电机，电动机在尺寸上和功率等级上符合IEC和DIN42673标准，运行平稳、安装方便。
输送冷热易燃易爆石油制品，应配用防爆电机。
电机参数
防护等级：IP55
绝缘等级：F
最大外部温度：40℃
标准电压：220V/380V
组成结构
序号组件材料表：
1.泵体
2叶轮
3叶轮锁母
4.泵盖
5.机械密封
6.电机
参数表
| 型 号 | 流 量 m³/h | 扬程 m | 转速 r/min | 效率 % | 配套 功率 kW | 必需汽蚀余量 m | 最高耐温 ℃ |
| GDR32-20 | 3.6 6 7.2 | 21 20 19 | 2900 | 40 51 53 | 2.5 | 120 | |
| GDR40-15 | 7.2 11.4 15.6 | 16 15 12 | 2900 | 50 58.5 57 | 1.1 | 2.5 | 120 |
| GDR40-20 | 7.2 11.4 15.6 | 21 20 18 | 2900 | 52 60 62 | 1.5 | 2.5 | 120 |
| GDR40-30 | 7.2 11.4 15.6 | 33 30 23 | 2900 | 42 52 49 | 2.2 | 2.5 | 120 |
| GDR50-17 | 10.8 18 21.6 | 19 17.5 16.2 | 2900 | 54 66 67 | 1.5 | 2.5 | 120 |
| GDR50-30 | 10.8 18 21.6 | 32 30 27 | 2900 | 46 58.5 58 | 3 | 3 | 120 |
| GDR50-50 | 10.8 18 21.6 | 48.5 50 45 | 2900 | 40 52 53 | 5.5 | 3 | 120 |
| GDR65-19 | 15 25 30 | 21 19 17 | 2900 | 60 70 69 | 2.2 | 3 | 120 |
| GDR65-30 | 15 25 30 | 33 30 23 | 2900 | 55 64.5 62 | 4 | 3 | 120 |
| GDR65-50 | 15 25 30 | 53 50 45 | 2900 | 47 56 55 | 7.5 | 3 3.5 3.6 | 120 |
| GDR65-80 | 15 25 30 | 82 80 78 | 2900 | 37 50 52 | 15 | 3 3.5 3.6 | 120 |

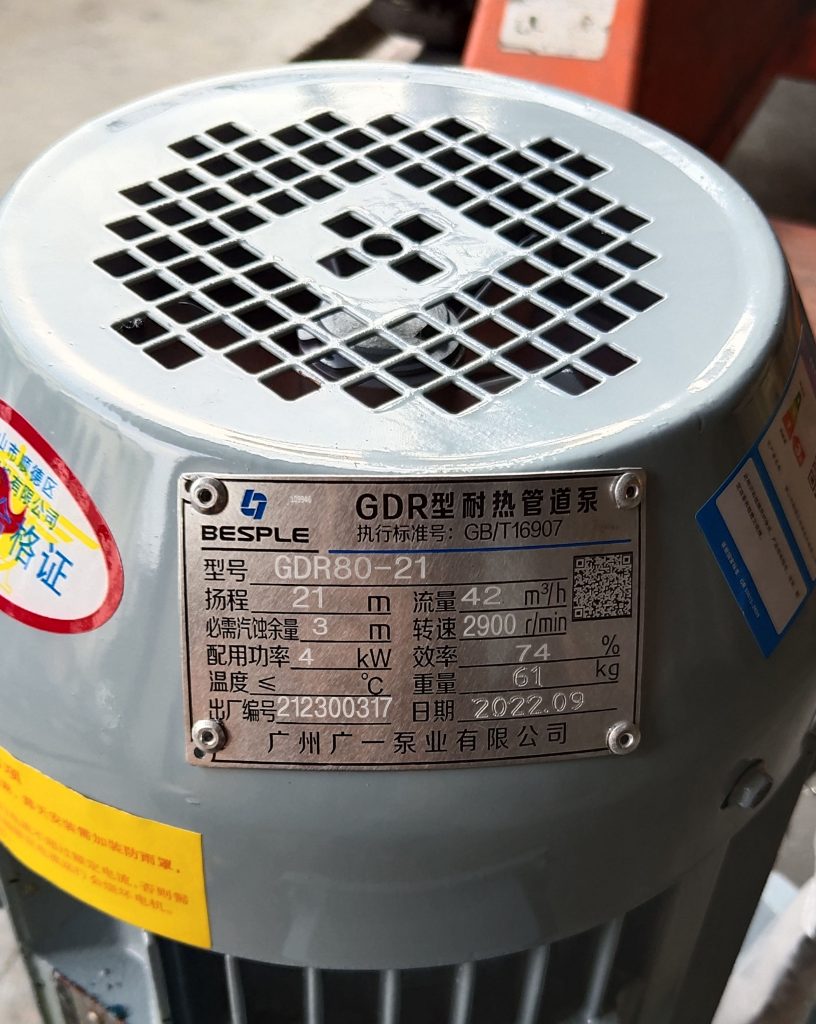

| GDR80-21 | 30 42 54 | 23 21 19 | 2900 | 67 74 71 | 4 | 2.8 3 4 | 120 |
| GDR80-30 | 30 42 54 | 32 30 24 | 2900 | 62 72.5 64 | 5.5 | 2.8 3 4 | 120 |
| GDR80-40 | 30 42 54 | 43 40 32 | 2900 | 65 69.5 67 | 7.5 | 3 3.5 3.6 | 120 |
| GDR80-60 | 30 42 54 | 62 60 56 | 2900 | 50 61 62 | 15 | 3.0 3.5 3.8 | 185 |
| GDR100-19 | 60 90 115 | 23 19 14 | 2900 | 69 75 64 | 7.5 | 3.0 3.5 3.8 | 120 |
| GDR100-21 | 39 60 75 | 24 21 16 | 2900 | 64 73 69 | 5.5 | 3.0 3.5 4.0 | 120 |
| GDR100-30 | 30 50 60 | 34 30 24 | 2900 | 62 70 68 | 7.5 | 3.0 3.2 3.5 | 120 |
| GDR100-32 | 60 90 115 | 36 32 28 | 2950 | 70 78 75 | 15 | 3.5 4.0 5.0 | 185 |
| GDR100-32A | 60 90 115 | 32 28 24 | 2950 | 65 73 70 | 11 | 3.5 4.0 5.0 | 185 |
| GDR100-50 | 30 50 60 | 53 50 47 | 2950 | 52 66 59 | 15 | 3.0 3.2 3.5 | 185 |
| GDR125-20 | 110 160 200 | 22.5 20 17 | 1480 | 72 77 75 | 15 | 3.0 3.2 3.8 | 185 |
安装尺寸
GDR耐热管道泵安装尺寸请下载右侧数据手册查阅。
