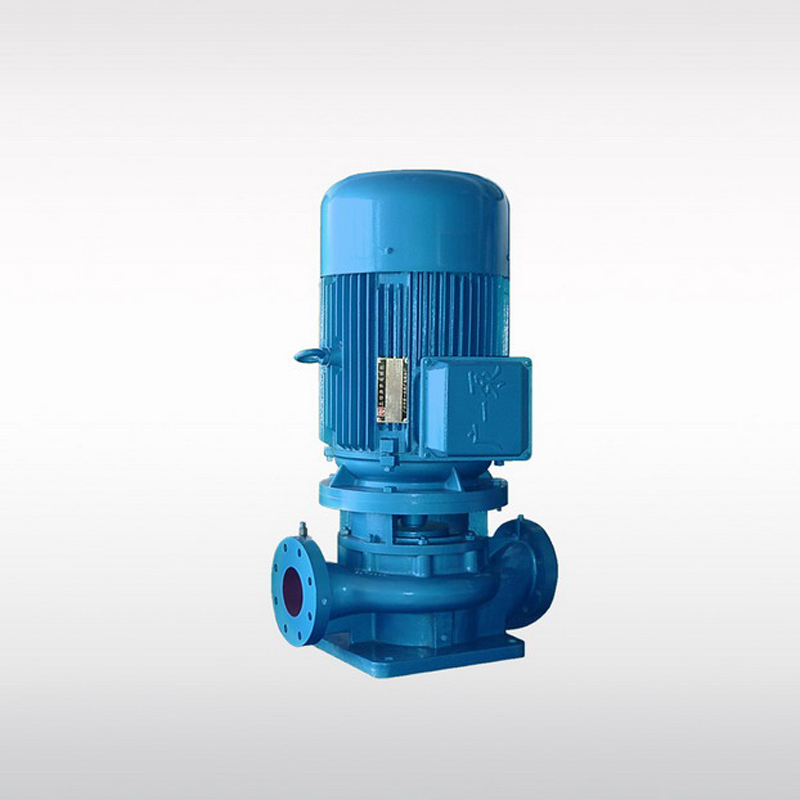

GD型管道式离心泵

GD型管道式离心泵

广一GD型管道泵采用单级单吸管道式设计,具有结构简单、制造技术成熟、性能范围广泛、安装方便、成本低廉等特点。

流量范围:7.5-120m3/h

压力范围:0.1-0.5MPa

功率范围:0.46-15Kw YE3

主要材质:过流部件标配全铸铁,可定过流部件全304/316不锈钢耐腐蚀系列

典型用途:广泛用于建筑供水、冷却冷冻水循环、消防加压、工业生产供水等用途。


产品概述

  GD系列管道式离心泵是采用国际标准的水力模型设计而成的单级单吸管道式离心泵。其主要特点有结构紧凑、性能范围广、体积小、结构完善、坚固耐用、成本低廉、安装维护方便等。GD系列过流部件全部采用铸铁设计,主要用来抽送一定温度的清水及物理化学性质类似水且不含杂质的液体。

主要用途

  GD型泵是单级单吸管道式离心泵,供输送常温下的清水或物理化学性质类似清水的介质。主要用于制冷、空调系统、冷却塔、园林喷泉、消防及一般的供水系统。

可订货型号

  GD25-15(220V/380V)、GD32-20(220V/380V)、GD40-15、GD40-20、GD40-30、GD50-8(220V/380V)、GD50-17、GD50-30、GD50-40、GD50-50、GD65-19、GD65-30、GD60-50、GD80-21、GD80-30、GD80-40、GD80-50、GD100-19、GD100-19A、GD100-21、GD100-30、GD100-50、GD100-50A、GD100-32、GD100-32A、GD100-32B。

性能范围

  转速 2900min

  口径 25-100mm

  流量 2.5-120m3/h

  扬程 12-52m

  功率 0.46-15kW

工作条件

  工作电源: 380V50Hz

  最高工作温度: 小于80℃

  吸入压力: 7kg/cm3

  若介质温度大于80℃,请使用GDR热水管道泵,腐蚀条件下请选用GDF型耐腐蚀管道泵

型号说明

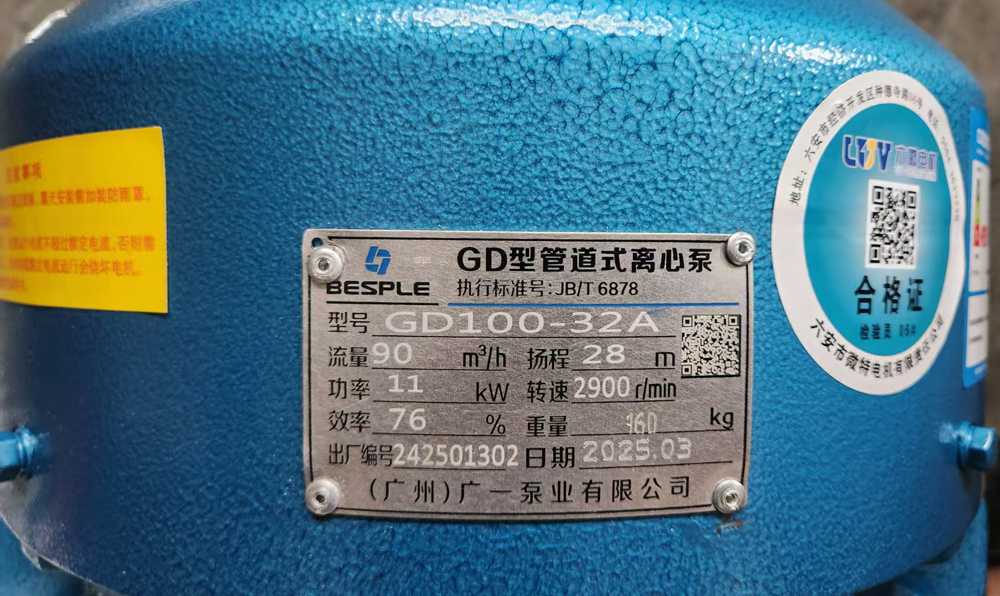

  GD100-32A

  GD-管道式离心泵

  100-进出口直径(mm)

  32-扬程(m)

  A-叶轮经第一次切割

组成结构

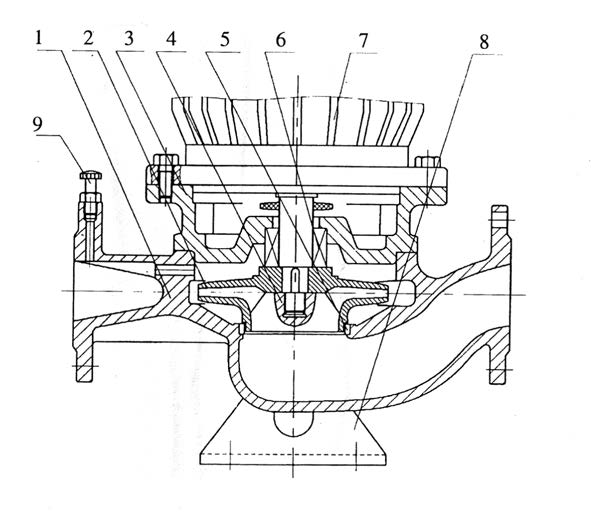

广一GD管道式离心泵结构图

序号组件材料表:
1: 泵体铸铁
2 :叶轮铸铁
3 :泵盖铸铁
4 :叶轮螺母铸铁/铜
5 :密封环H250
6 :密封机械密封
7 :立式电机
8 :泵支承铸铁
9 :排气阀黄铜

参数表

规格型号流量(m³/h)扬程(m)功率(KW)转速(r/min)
GD25-152.5
4
5
18
15
12
0.462800
GD32-203.6
6
7.2
21
20
19
0.752800
GD40-157.2
11.4
15.6
16
15
12
1.12900
GD40-207.2
11.4
15.6
20.5
20
18
1.52900
GD40-307.2
11.4
15.6
33
30
27.5
2.22900
GD40-507.2
11.4
15.6
53
50
48
42900
GD50-810.8
18
21.6
9.5
8
7.5
0.752900
GD50-1710.8
18
21.6
18.4
17
15.6
1.52900
GD50-207.5
12.5
15
22
20
18.5
1.52900
GD50-3010.8
18
21.6
32
30
26
32900
GD50-4010.8
18
21.6
42
40
33
42900
GD50-5010.8
18
21.6
52
50
42
5.52900
GD65-1915
25
30
21
19
17
2.22900
GD65-3015
25
30
32
30
27
42900
GD65-5015
25
30
53
50
45
7.52900
GD65-8015
25
30
82
80
78
152900
GD80-2130
42
54
24
21
16
42900
GD80-3030
42
54
33
30
23
5.52900
GD80-4030
42
54
43
40
32
7.52900
GD80-5030
42
54
52
50
42
112900
GD80-8030
50
60
83
80
75
222900
GD100-1960
90
120
21
19
14
7.52900
GD100-19A50
80
110
17
15
11.5
5.52900
GD100-2139
60
75
24
21
16
5.52900
GD100-3030
50
60
32
30
23
7.52900
GD100-3260
100
120
35
32
28
152900
GD100-32A60
90
120
30
28
26
112900
GD100-5030
50
60
52
50
42
152900
GD100-50A30
50
60
50
46
43
112900

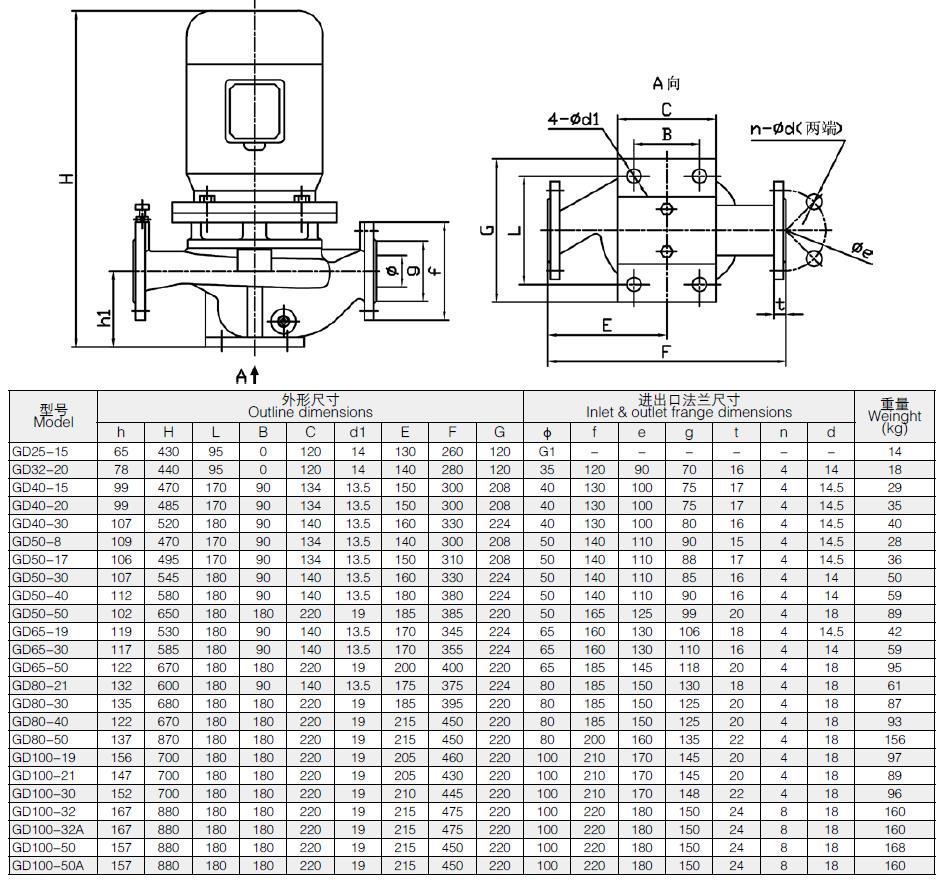

安装尺寸

广一GD管道式离心泵安装尺寸图
广一GD管道式离心泵安装尺寸图

购买流程:

选型报价-确定型号-签订合同-支付定金-下单生产-检验出厂-支付余款-包装-配送

珠三角地区支持定金+到付,也可以第三方平台担保交易,如阿里巴巴或淘宝。
