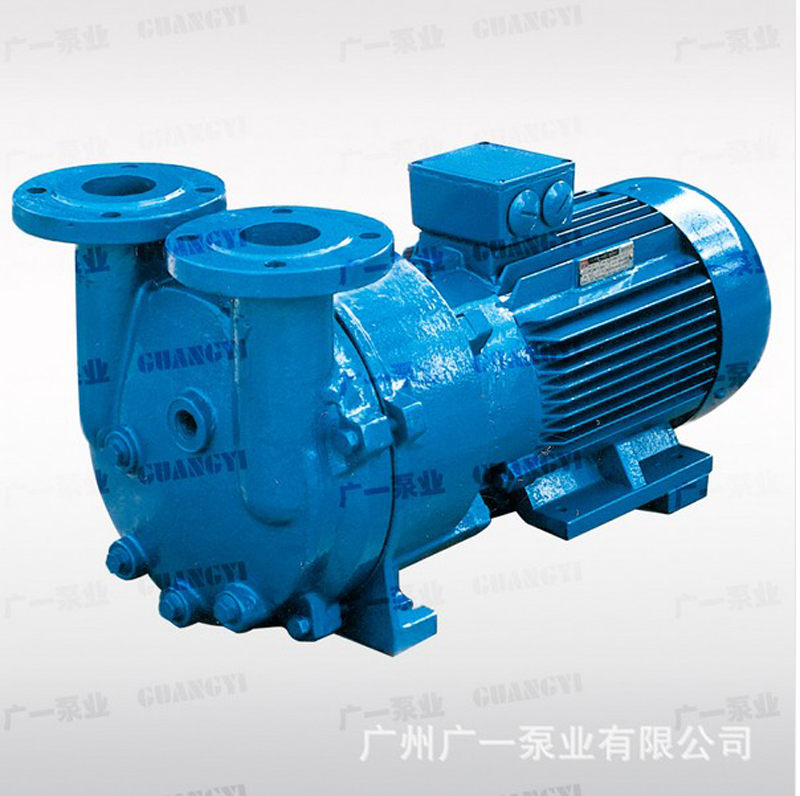

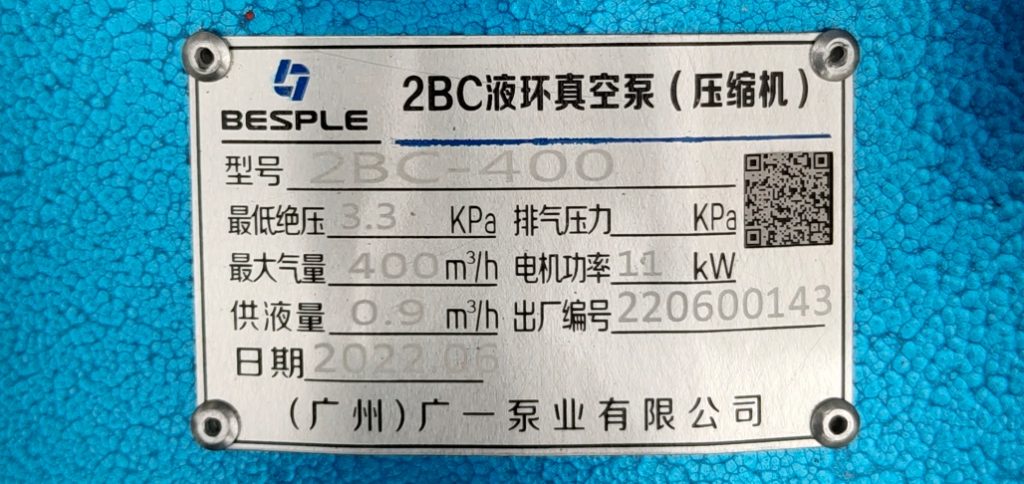

2BC直连式液环式真空泵(压缩机)

2BC直连式液环式真空泵

GD型管道式离心泵采用单级单吸管道式设计,具有结构简单、制造技术成熟、性能范围广泛、安装方便、成本低廉等特点。

流量范围:7.5-120m3/h

压力范围:0.1-0.5MPa

功率范围:0.46-15Kw YE3

主要材质:过流部件标配全铸铁,可定过流部件全304/316不锈钢耐腐蚀系列

典型用途:广泛用于建筑供水、冷却冷冻水循环、消防加压、工业生产供水等用途。


产品概述

  本产品主要用于抽吸不含固体颗粒,不溶于水,并且无腐蚀作用的气体。它通过水环的作用而被抽气的密封系统产生负压,从而起到真空过滤、真空干燥、真空脱水、真空萃取等功用。

  本泵采用了青铜材料的叶轮和配气板,比别的真空泵强度要高。如用于抽吸带有腐蚀作用的气体、蒸汽或者液体时,必须使用相应的耐腐蚀材料,可在订货时说明。

功能特点

  结构紧凑,节省空间,适用于安装到配套机械,减少设备整体空间。

  采用叶轮悬臂式设计,结构简单,紧凑美观,易于安装,维护简便。

  装有防汽蚀阀,防止在较高真空长时间运行时的对泵产生汽蚀危害。

  运行平稳可靠,噪音低,无需配置消音装置,无油设计,低水耗,利于环保等。

  装有柔性阀板的排气口,能自动调节排气角,使泵在整个真空范围内高效运行。

  极限真空可达绝压3.3KPa(相对真空-0.098MPa),可配大气喷射器以获得更高的吸入真空。

  轴封采用机械密封形式作为标准配置,气液密封可靠,减少设备维护量。

  过流部件材质可选304/316及316L不锈钢,并可选防爆和异电压电机,适应不同工况的要求。

  可提供全套机组,可根据需要实现全自动启停、故障保护和防倒吸保护等。

型号说明

  示例2BC-280

  2BC:直连式液环式真空泵

  280:额定抽气量280m3/h

组成结构

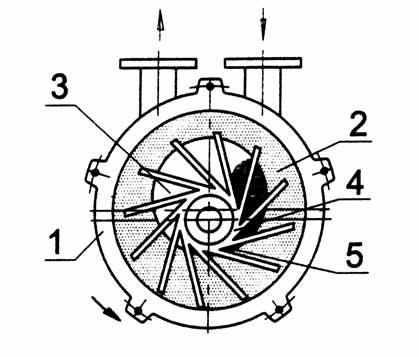

2BC液环式真空泵结构原理图

结构:1.泵盖 2.液环 3.排气口 4.叶轮 5.吸气口

如左图,叶轮被偏心地安装于圆形泵体内。由于起动前向泵内注入一定量的水。当叶轮转动时,液体由于离心力作用形成液环,同时叶轮每两片叶片与轮毂水环间形成空间,此空间随着叶轮的转动发生容积变化。当容积变大时,吸气;容积变小时,排气。从而起到气缸与活塞的作用。

同时,由于排气过程中有部分液体随气体流失,所以在泵运行过程中需不断地供水来保证泵正常稳定地工作。

参数及尺寸

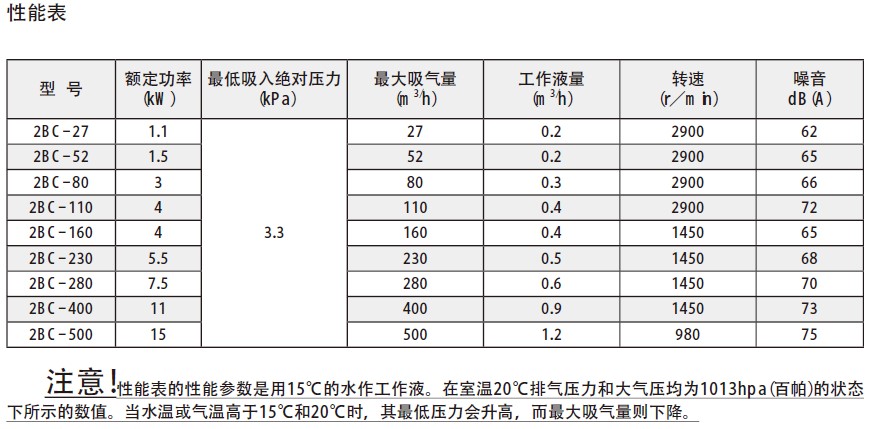

2BC液环式真空泵参数表
2BC液环式真空泵参数表

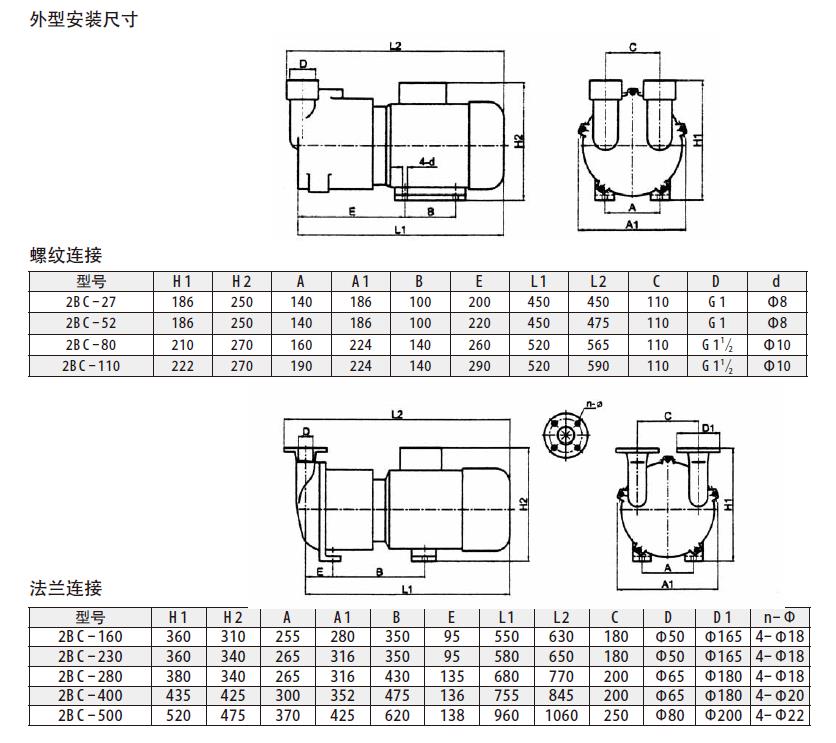

2BC直连式液环式真空泵尺寸
广一2BC直连式液环式真空泵尺寸

购买流程:

选型报价-确定型号-签订合同-支付定金-下单生产-检验出厂-支付余款-包装-配送

珠三角地区支持定金+到付,也可以第三方平台担保交易,如阿里巴巴或淘宝。
