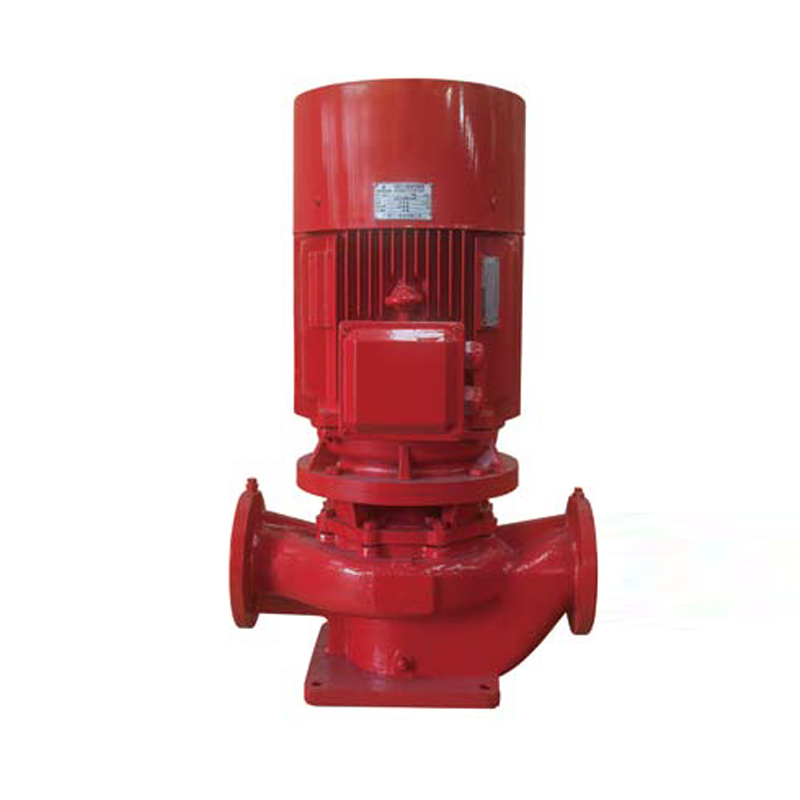

XBD-GL型立式单级消防泵

产品概述

　　XBD-GL型立式单级消防泵组，其性能要求、技术条件均符合消防泵性能要求和试验方法标准的要求。为了提高运行可靠性，泵历经多次改进。

执行标准

　　GB 6245-2006并符合CCCF消防认证

性能特点

　　采用加长轴电机，叶轮直接装在电机轴上，机电一体化，减小振动及运行噪声。轴封采用耐磨型机械密封，使用寿命长。

　　泵的进出口径相同，并在同一直线上，能像阀门一样安装在管路任何位置;且设有底板，使泵安装简单方便，稳固。

　　为提高轴承的使用寿命，电机轴承比同性能的电机轴承加大一档。

　　电机轴承压盖处设了一个加油孔，当轴承缺油，电机噪声增大，可随时向轴承加油。提高了轴承使用寿命。典型用途

　　本型泵特别适用于消防栓加压或喷淋增压等。

型号意义

　　示例XBD6.0/15–GL

　　XB：电动机消防泵组

　　D：电动机消防泵组

　　6.0：额定压力6公斤，约合0.6MPa

　　15：额定流量15L/s

　　GL：立式单级GL型

性能范围

　　流量：5L/s~60L/s

　　扬程：≤130m

　　温度：常温

　　转速：2950r/min

　　压力：吸入口压力+水泵扬程≤1.6MPa

　　电源：380V，50Hz

材质说明

　　泵体泵盖为铸铁，叶轮为不锈钢、密封环为铜合金，其余材料符合标准要求。

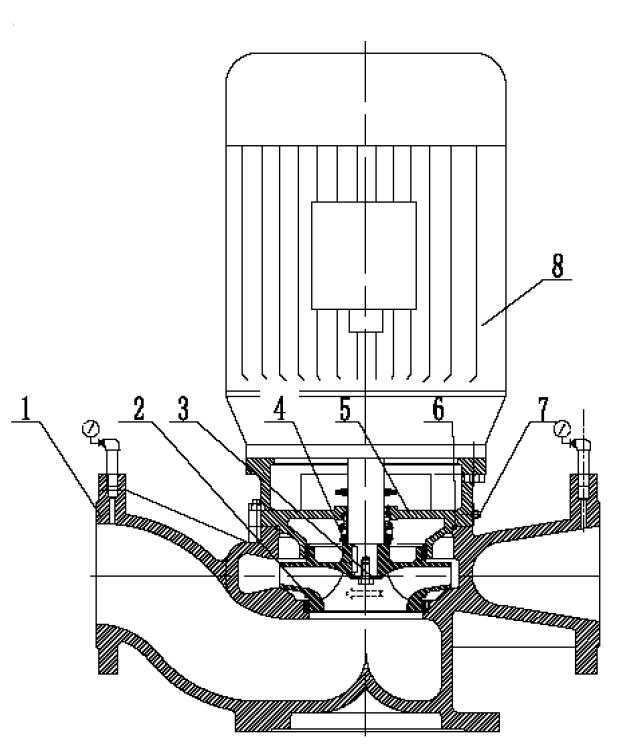

组成结构

　　1、泵体

　　2、叶轮

　　3、螺栓

　　4、机械密封

　　5、泵盖

　　6、橡胶密封圈

　　7、放气螺栓

　　8、电动机
