KTB卧式直联型空调泵

产品品牌:广一(现博斯普)
电源电压:
流量范围:7.5-1470m³/h
扬程范围:10-88m
压力范围:0.1-0.88MPa
功率范围:1.5-250KW
主体材质:铸铁
主要用途:铸铁
订购热线:020-28170198

  产品概述

  KTB型制冷空调泵是专为空调制冷系统设计的一种大流量卧式离心泵。该泵采用最新国内外先进水力模型,结合本国实际情况进行升级改造而成。具有流量大、扬程高、低噪音、耐磨、寿命长、抗汽蚀性好、效率高的特点,主要用于中央空调冷却系统冷热水循环增压、高层建筑用水、工农业灌溉、园艺等行业的供水。


  产品用途

  KTB型泵是广一专为空调制冷系统设计的单级单吸清水离心泵,主要用于中央空调冷却系统,高层建筑供水、消防增压、冷热水循环,以及在工业、农业、园艺等行业中的给排水用途。


  输送介质

  主要供吸送稀释、清洁的、不腐蚀的清水及物理化学性质类似水不含固体颗粒或纤维的液体。


  性能范围

  转速 1450rpm(1480rpm)

  流量7.5-1470m3/h

  扬程9.7-88m

  功率1.5-250KW

  温度范围: 0-105℃

  最大工作压力:1.6MPa


  泵说明

  综合了IS、IT、XA等型号目前国家推荐使用的节能产品的特点,并在结构材质选用和轴承、轴封、润滑等方面作了改进。该型泵具有结构合理、体积小、重量轻、可靠性高、检修维护方便的特点。

  该型泵机件为了达到通用必,72种规格的水泵只有4种规格的轴、轴承、联轴器盖,减少了备品备件,便于检修管理。

  采用开门式结构使泵体和轴承体部分从叶轮背面处分体,检修时无需拆卸泵体和进出管路,只需脱开联轴器,移动电机,即可取出叶轮等部件进行检修(见图1)。

  采用水力和动力平衡的叶轮,叶轮前后均有密封环,的盖板设有平衡孔,能有效平衡泵的轴向力。叶轮材质采用耐磨合金铸铁或铸铜精密铸造,用户可根据使用情况选用(订货时说明)。

  采用特殊设计的耐磨机械密封装置,正常使用寿命超过一万小时,保证在较高水位下不漏水,运行稳定可靠。

  本公司独特的悬架结构使机组运行更稳定,采用高强度不锈钢轴以及配套进口优质轴承。轴承润滑结构采用7019#高级轴承脂润滑。

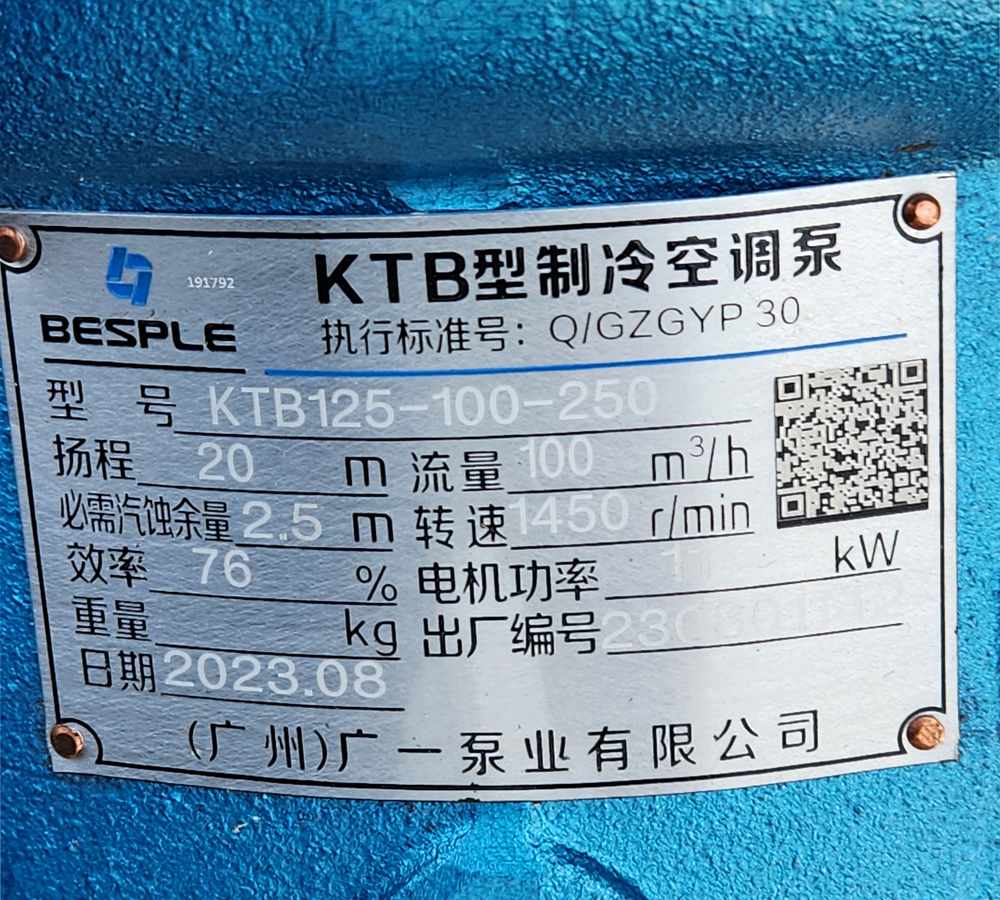

  型号说明

  KTB125-100-250A/B

  KTB-制冷空调泵

  125-泵吸入口径125mm

  100-泵排出口径100mm

  250-叶轮名义直径250mm

  A-同型号叶轮直径第一次切割

  B-同型号叶轮直径第二次切割


  底板

  提供尺寸齐全的铸铁底板,方便现场安装


  电机

  配用电动机的噪声等级低于普通Y型电机,在轴承

  压盖处设注油孔,可随时向轴承加油,维护保养方便。


  旋转方向

  由电机方向看,水泵为员时针旋转。


  结构说明


  1泵壳,铸铁

  2叶轮螺母,黄铜/铸铁

  3密封环,铸铁

  4 叶轮,铸铁/铸铜

  5 泵盖,铸铁

  6 密封,机械密封

  7 轴套,不锈钢

  8 密封压盖,铸铁/不锈钢

  9 悬架部件,铸铁

  10 泵轴,不锈钢

  11 进口轴承

  12 支架,铸铁

  13 联轴器,铸铁
