GDL立式多级管道泵

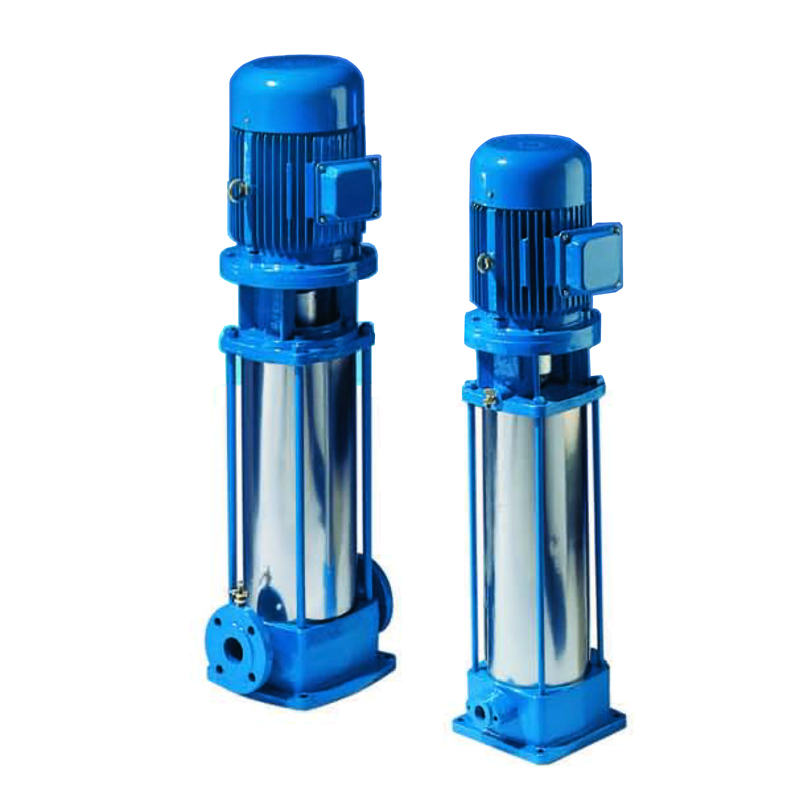

广一GDL立式多级管道泵

GDL系列立式多级管道泵采用立式多节段式外加不锈钢壳体结构设计。既具备多级泵压力大扬程高,又具备管道泵安装方便维护方便的优点。型号众多,性能范围广泛,用途广。

流量范围:36-150m3/h

压力范围:0.36-1.5MPa

功率范围:1.1-30Kw YE3

主要材质:过流部件的叶轮及导水段标配全304不锈钢,吸入水段HT200铸铁

典型用途:广泛用于建筑自来水二次供水加压、消防加压稳压、工业生产供水等用途。


产品概述

  GDL系列立式多级管道泵采用立式多节段式外加不锈钢壳体结构设计。既具备多级泵压力大又具备管道泵安装方便的优点。叶轮、导水中段均采用国标304不锈钢冲压焊接,具有高效节能、清洁卫生、噪音低、耐磨、重量轻等优点,一般用来输送不含颗粒和纤维杂质的清水。

配件及相关服务

  长期低价提供广一牌GDL立式多级管道泵相关配件:机械密封、水封、轴封、泵轴、叶轮、中段、泵体、电机、轴承。同时承接GDL立式多级管道泵的维修和维护等相关服务。

应用场合

  供水增压:高层建筑、居民小区、宾馆、旅馆、学校等场合日常生活供水、消防供水及冷热水循环增压。

  工业增压:流程水输送系统、清洗系统增压、设备配套设施。

  空调/制冷:小型制冷设备和空调设备冷却水循环增压。

  灌溉:农田、果园或园林喷灌等。

结构特点

  多节段管道式设计,具备多级泵的压力大和管道泵便于安装维护。

  叶轮、中段、导叶均采用国标304不锈钢制造,输送介质清洁卫生。

  吸入口与出水口大小相同且在同一水平轴线上,方便安装和维护。

  轴封用高温耐磨机械密封,完全不泄漏,可输送100℃左右的液体。

参数表

型号Model流量(m³ /h)扬程(m)电机功率(KW)
25GDL2-12×32361.1
25GDL2-12×42481.1
25GDL2-12×52601.5
25GDL2-12×62721.5
25GDL2-12×72 842.2
25GDL2-12×82962.2
25GDL2-12×921082.2
25GDL2-12×1021203
25GDL2-12×1121323
25GDL2-12×1221444
25GDL4-11×34331.1
25GDL4-11×44441.5
25GDL4-11×54552.2
25GDL4-11×64662.2
25GDL4-11×74773
25GDL4-11×84883
25GDL4-11×94993
25GDL4-11×1041104
25GDL4-11×1141214
25GDL4-11×1241324
25GDL4-11×1341435.5
40GDL6-12×36361.5
40GDL6-12×46482.2
40GDL6-12×56602.2
40GDL6-12×66723
40GDL6-12×76843
40GDL6-12×86964
40GDL6-12×961084
40GDL6-12×1061204
40GDL6-12×1161325.5
40GDL6-12×1261445.5
50GDL12-15×212302.2
50GDL12-15×312453
50GDL12-15×412604
50GDL12-15×512755.5
50GDL12-15×612905.5
50GDL12-15×7121057.5
50GDL12-15×8121207.5
50GDL12-15×91213511
50GDL12-15×101215011
50GDL18-15×218303
50GDL18-15×318454
50GDL18-15×418605.5
50GDL18-15×518757.5
50GDL18-15×618907.5
50GDL18-15×71810511
50GDL18-15×81812011
50GDL18-15×91813515
50GDL18-15×101815015
65GDL24-12×22424
65GDL24-12×324364
65GDL24-12×424485.5
65GDL24-12×524607.5
65GDL24-12×624727.5
65GDL24-12×7248411
65GDL24-12×8249611
65GDL24-12×92410815
65GDL24-12×102412015
80GDL36-12×236244
80GDL36-12×336365.5
80GDL36-12×436487.5
80GDL36-12×5366011
80GDL36-12×6367211
80GDL36-12×7368415
80GDL36-12×8369615
80GDL36-12×93610818.5
80GDL36-12×103612018.5
80GDL54-14×254287.5
80GDL54-14×3544211
80GDL54-14×4545615
80GDL54-14×5547018.5
80GDL54-14×6548418.5
80GDL54-14×7549822
100GDL72-14×2722811
100GDL72-14×3724215
100GDL72-14×4725618.5
100GDL72-14×5727022
100GDL72-14×6728430
100GDL72-14×7729830

安装尺寸

  具体参数请下载右侧数据手册查阅

购买流程:

选型报价-确定型号-签订合同-支付定金-下单生产-检验出厂-支付余款-包装-配送

珠三角地区支持定金+到付,也可以第三方平台担保交易,如阿里巴巴或淘宝。
