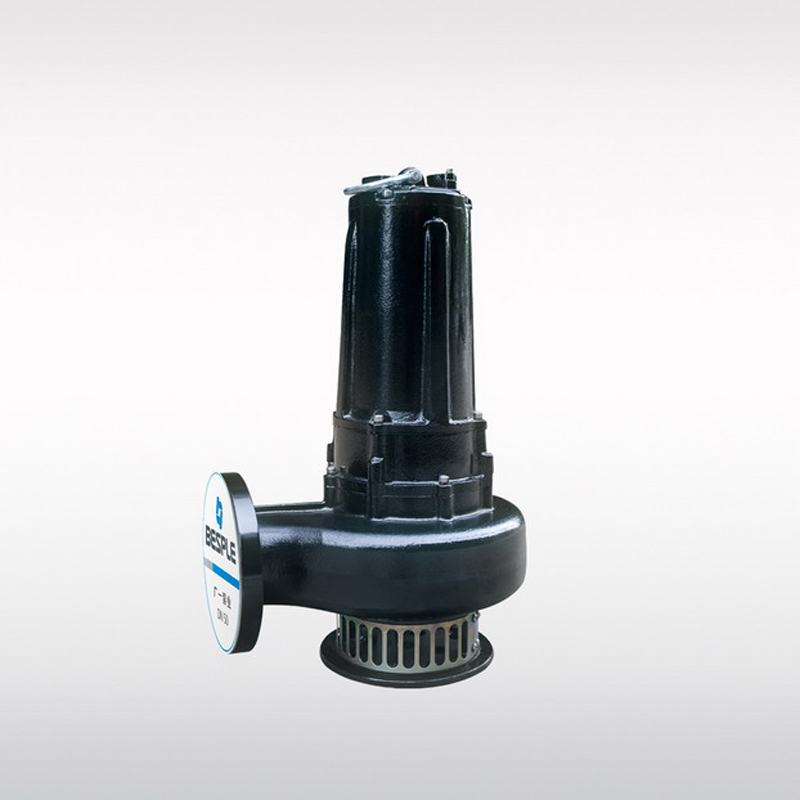

WQG潜水污水泵

广一WQG潜水污水泵

WQG型系列高速潜水污水泵采用单、双流道叶轮,具有较强的防堵塞和防惨绕能力。结构简单、可靠性高、使用寿命长。

流量范围:0-500m3/h

压力范围:0-0.4MPa

功率范围:0.75-55Kw

主要材质:全铸铁

典型用途:市政工程、工业、医院、建筑工地、宾馆、饭店、地下室车库等排送带固体颗粒的废水、城市生活污水。


产品概述

  广州广一泵业有限公司研发生产的WQG型系列高速潜水污水泵采用单、双流道叶轮,具有较强的防堵塞、安装和检修维护方便、可靠性高、过过载保护、自动控制泵的停启等优点。可以用来输送含有固体颗粒的废水,其允许通过的最大固体颗粒约为出水口径的1/3。

产品用途

  WQG系列大型潜水污水泵主要用于市政工程、工业、医院、建筑工地、宾馆、饭店等行业中的排送带固体颗粒的废水、城市生活污水。

  执行标准号:GB/T 24674-2009


可订货型号

主要有:WQG7-7-0.55、WQG7-7-1.1、WQG9-22-2.2、WQG10-10-0.75、WQG10-15-1.5、WQG12-25-3、WQG13-10-1.1、WQG15-10-1.1、WQG15-15-1.5、WQG18-10-1.5、WQG15-20-2.2、WQG15-30-4、WQG20-15-2.2、WQG20-40-7.5、WQG25-8-1.5、WQG25-10-2.2、WQG25-15-2.2、WQG24-20-4、WQG25-22-4、WQG25-30-5.5、WQG27-13-2.2、WQG30-6-1.5、WQG30-20-4、WQG30-25-5.5、WQG30-10-2.2、WQG35-7-2.2、WQG30-14-3、WQG37-10-3、WQG42-9-2.2、WQG42-12-3、WQG40-15-4、WQG45-22-7.5、WQG45-22-7.5、WQG40-25-7.5、WQG40-25-7.5、WQG50-10-3、WQG50-22-7.5、WQG50-22-7.5、WQG60-13-4、WQG45-15-5.5、WQG45-15-5.5、WQG50-17-5.5、WQG50-17-5.5、WQG65-15-5.5、WQG65-15-5.5、WQG70-7-3、WQG70-10-4、WQG90-6-4、WQG100-7-4、WQG70-15-7.5、WQG70-15-7.5、WQG80-13-7.5、WQG80-13-7.5、WQG100-10-5.5、WQG100-10-5.5、WQG100-15-7.5、WQG100-15-7.5、WQG140-7-5.5、WQG140-7-5.5、WQG140-10-7.5、WQG140-10-7.5、WQG210-7-7.5。

性能范围

  转速740-1470r/min

  口径100-600mm

  流量45-4000m3/h

  扬程5-80m

  功率11-280kW

工作条件

  工作电源:380V 50Hz

  抽送液体的PH值:5-9

  最高工作温度:40℃

  允许通过的固体颗粒直径:详见列表

结构特点

  排污性能好:WQG型潜水污水泵叶轮采用大通道叶轮、旋涡式叶轮及多叶片叶轮。

  安装使用方便:可移动式安装,固定湿式安装或干式安装,安装和检修维护方便。

  可靠性高:水泵配带控制柜必需具有过热、过载保护功能。

  防水压力密封的鼠笼式电机,运行方式为S1,绝缘等级F(适用于155℃)。

  独立防水压力密封接线室。防水电缆进线有防拉紧,防缠绕保护及每根走线密封。

  最佳电机开式冷却系统。冷却介质可以充满冷却套并自动循环,热量可以毫无困难的疏散。

  油腔中充满润滑油,在电机和水力部件之间的安全区装有D l传感器监控渗漏现象,并发出检修批示。

  电机和水力部件之间设有两道油润滑密封,介质端为碳化硅环,耐温、耐冲击、耐磨损能力出色,使用寿命

型号意义

  WQG 1000 – 13 – 55

  WQG-潜水污水泵

  1000-泵流量1000m3/h

  13-泵扬程13m

  55-电机功率55kW

运行方式

  鼠笼式电动运行方式Sl,定子绝缘等级F(155℃),并具有防凝露装置,每相装有过载保护元件。

结构说明

  WQG潜水污水泵由泵及潜水电机组成,以油室和机械密封分隔开,保证水泵运行安全,可靠。

1防水压力密封的鼠笼式电机,运行方式为S1,绝缘等级F(适用于155℃)。
2独立防水压力密封接线室。防水电缆进线有防拉紧,防缠绕保护及每根走线密封。
3最佳电机开式冷却系统。冷却介质可以充满冷却套并自动循环,热量可以毫无困难的疏散。
4油腔中充满润滑油,在电机和水力部件之间的安全区装有D l传感器监控渗漏现象,并发出检修批示。
5电机和水力部件之间设有两道油润滑密封,介质端为碳化硅环,耐温、耐冲击、耐磨损能力出色,使用寿命长。

参数尺寸

型号排出口径 (mm)流量
(m3/h)
扬程
(m)
转速
(r/min)
功率
(kW)
WQG 7-7-0.55507729200.55
WQG 9-22-2.25092229002. 2
WQG 10-10-0.7550101027800.75
WQG 7-15-1.15071528601.1
WQG 12-25-350122529403
WQG 13-10-1.150131028401.1
WQG 15-10-1.150151028401.1
WQG 15-15-1.550151529001.5
WQG 15-20-2.250152028902.2
WQG 15-30-450153029004
WQG 18-10-1.550181028401.5
WQG 20-15-2.250201528802.2
WQG 20-40-7.550204029507.5
WQG 25-8-1.55025828401.5
WQG 25-10-2.250251028802.2
WQG 25-15-2.250251528602.2
WQG 24-20-450242028804
WQG 25-22-450252228804
WQG 25-30-5.550253029305.5
WQG 27-13-2.250271329002.2
WQG 30-6-1.55030628401.5
WQG 30-20-450302028804
WQG 30-25-5.550302529305.5
WQG 30-10-2.280301029002.2
WQG 30-14-380301429303
WQG 35-7-2.28035729002.2
WQG36-20-5.580362029505.5
WQG 37-10-380371029203
WQG 42-9-2.28042929002.2
WQG 42-12-380421229203
WQG 40-15-480401529204
WQG40-22-5.580402229505.5
WQG 40-25-7.580402529207.5
WQG 50-10-380501029203
WQG 50-22-7.5/480502214807.5
WQG 60-13-480601329204
WQG45-15-5.580451529405.5
WQG 45-15-5.5/4100451514705.5
WQG50-17-5.5100501729405.5
WQG 50-17-5.5/4100501714705.5
WQG65-15-5.5100651529305.5
WQG 65-15-5.5/4100651514705.5
WQG 70-7-3/410070714503
WQG 70-10-4/4100701014504
WQG70-15-7.5100701529307.5
WQG 70-15-7.5/4100701514707.5
WQG 80-13-7.5/4100801314707.5
WQG 90-6-4/410090614404
WQG 100-7-4/4100100714404
WQG100-10-5.51001001029305.5
WQG 100-10-5.5/41001001014705.5
WQG 100-15-7.5/41001001514607.5
WQG140-7-5.5150140729305.5
WQG 140-7-5.5/4150140714705.5
WQG145-10-7.51501451029307.5
WQG 145-10-7.5/41501451014707.5
WQG 210-7-7.5/4150210714707.5

说明:WQG 7-7-0.55、WQG 10-10-0.75泵为螺纹式出水口,无法兰式出水口。其余型号的电泵均为法兰式出水口。

安装尺寸

  安装尺寸请下载右侧数据手册查阅。安装附件必须注意,广一WQG泵本身法兰PN10系列标准法兰,耦合装置的法兰式PN6系列标准法兰,PN6系列相对PN10系列的法兰小一个规格,比如PN6系列的DN50法兰尺寸相当于PN10系列法兰DN40系列的尺寸。

购买流程:

选型报价-确定型号-签订合同-支付定金-下单生产-检验出厂-支付余款-包装-配送

珠三角地区支持定金+到付,也可以第三方平台担保交易,如阿里巴巴或淘宝。
