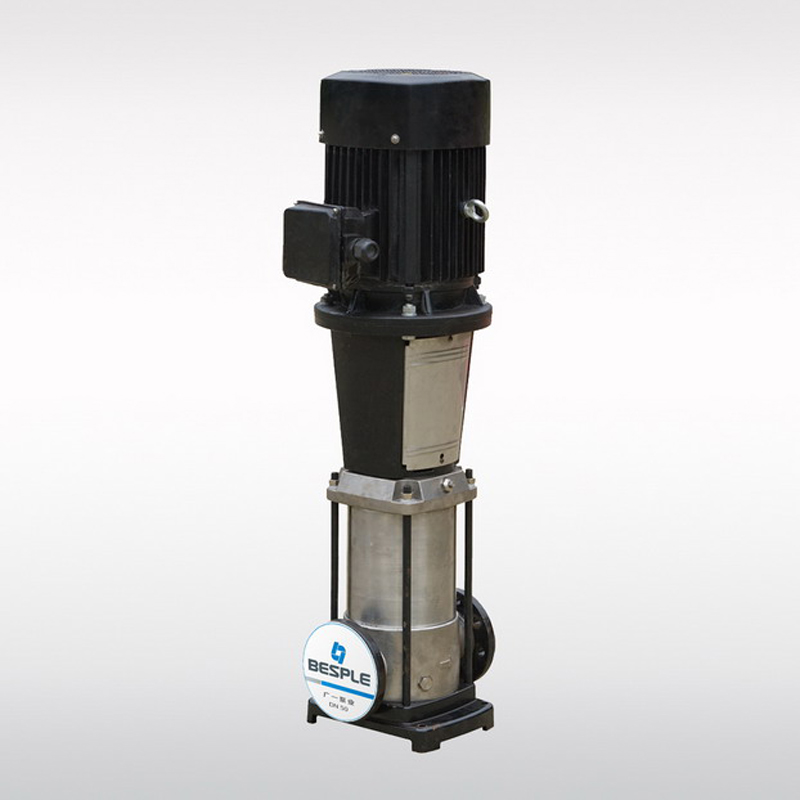

GDLF立式多级不锈钢管道泵

广一GDLF立式多级不锈钢管道泵

广一GDLF立式多级管道泵是新一代轻型立式多级离心泵,引进国内外先进水力模型设计制造二次,型号众多、效率高、外形美观、全扬程不过载,可以输送从自来水到工业液体的各种不同介质。

流量范围:1-110m3/h

压力范围:0.1-2.5MPa

功率范围:0.37-45Kw YE3

主要材质:全304/316不锈钢

典型用途:广泛用于建筑二次供水、水处理加压、消防喷淋、园艺灌溉等用途。


产品概述

  GDLF立式多级不锈钢管道泵是新一代轻型立式多级离心泵,采用最新先进水力模型设计,运行稳定、效率高、外形美观,可以输送从自来水到业液体的各种不同介质。整泵由一泵基座和一泵头组成,流道腔组件和外筒位于基座和泵头间由双头螺栓紧固。泵的进、出口位于基座上并在同一轴线上,方便安装和拆卸。轴封采用优质专用合金集装式机械密封便于拆装和维护,可以长时间连续运行不漏水;GDLF系列全部采用标准SUS304/316制造而成;先进的焊接设备加工,并经明火光亮退火炉进行热处理,切底消除因钢板在拉伸、冲压成型后存在的应力,从而使产品强度高、不变形、寿命长、安全可靠,并符合饮用水卫生标准。

配件范围

  GDLF立式多级不锈钢管道泵配件:机械密封(水封、轴封)、叶轮、中段、泵盖、泵轴、泵体、电机。

在售型号

32GDLF3-9.532GDLF4-1532GDLF5-940GDLF8-1840GDLF10-1640GDLF12-80
32GDLF3-1432GDLF4-2432GDLF5-1540GDLF8-2740GDLF10-2440GDLF12-91
32GDLF3-18.532GDLF4-3232GDLF5-2040GDLF8-3640GDLF10-3240GDLF12-101
32GDLF3-2332GDLF4-4032GDLF5-2540GDLF8-4540GDLF10-4040GDLF12-120
32GDLF3-2832GDLF4-4832GDLF5-30.540GDLF8-5440GDLF10-4840GDLF12-140
32GDLF3-3332GDLF4-5632GDLF5-3640GDLF8-6540GDLF10-5740GDLF12-162
32GDLF3-3832GDLF4-6432GDLF5-4240GDLF8-7340GDLF10-6540GDLF12-183
32GDLF3-4332GDLF4-8032GDLF5-4840GDLF8-8440GDLF10-7350GDLF16-22
32GDLF3-4732GDLF4-9632GDLF5-5440GDLF8-9240GDLF10-8150GDLF16-34
32GDLF3-5232GDLF4-10432GDLF5-6040GDLF8-10240GDLF10-9250GDLF16-46
32GDLF3-5732GDLF4-11232GDLF5-6640GDLF8-11140GDLF10-11350GDLF16-57
32GDLF3-6232GDLF4-12032GDLF5-71.540GDLF8-12140GDLF10-13050GDLF16-70
32GDLF3-7132GDLF4-12832GDLF5-7740GDLF8-13040GDLF10-14650GDLF16-80
32GDLF3-8132GDLF4-13632GDLF5-8240GDLF8-14040GDLF10-16350GDLF16-93
32GDLF3-9032GDLF4-14432GDLF5-8740GDLF8-14840GDLF12-2050GDLF16-104
32GDLF3-10032GDLF4-15232GDLF5-9840GDLF8-15840GDLF12-3050GDLF16-118
32GDLF3-11032GDLF4-16032GDLF5-10940GDLF8-16740GDLF12-4050GDLF16-129
32GDLF3-12032GDLF4-16832GDLF5-12040GDLF8-17740GDLF12-5050GDLF16-140
32GDLF3-12932GDLF4-17632GDLF5-13140GDLF8-18640GDLF12-6050GDLF16-151
32GDLF4-21032GDLF5-14240GDLF12-7050GDLF16-162
50GDLF16-17365GDLF32-4065GDLF32-17480GDLF45-154100GDLF60-80100GDLF90-70
50GDLF16-18465GDLF32-4665GDLF32-18280GDLF45-167100GDLF60-86100GDLF90-84
50GDLF20-1165GDLF32-5465GDLF32-19080GDLF45-171100GDLF60-97100GDLF90-91
50GDLF20-2365GDLF32-6065GDLF32-19680GDLF45-186100GDLF60-104100GDLF90-107
50GDLF20-3565GDLF32-6880GDLF45-1680GDLF45-189100GDLF60-112100GDLF90-112
50GDLF20-4765GDLF32-7580GDLF45-17.580GDLF45-205100GDLF60-122100GDLF90-130
50GDLF20-5865GDLF32-8280GDLF45-3080GDLF45-209100GDLF60-129
50GDLF20-7065GDLF32-8980GDLF45-3980GDLF45-223100GDLF60-132
50GDLF20-8265GDLF32-9680GDLF45-5280GDLF45-228100GDLF60-145
50GDLF20-9465GDLF32-10380GDLF45-5880GDLF45-242100GDLF60-153
50GDLF20-11865GDLF32-11080GDLF45-71100GDLF60-14100GDLF60-160
50GDLF20-14265GDLF32-11880GDLF45-77100GDLF60-21.5100GDLF60-170
50GDLF20-16665GDLF32-12480GDLF45-90100GDLF60-30100GDLF60-178
50GDLF20-20265GDLF32-13280GDLF45-97100GDLF60-38100GDLF90-14
65GDLF32-965GDLF32-13880GDLF45-110100GDLF60-46100GDLF90-19
65GDLF32-1365GDLF32-14680GDLF45-116100GDLF60-53100GDLF90-28
65GDLF32-2065GDLF32-15380GDLF45-130100GDLF60-58100GDLF90-42
65GDLF32-2765GDLF32-16080GDLF45-135100GDLF60-65100GDLF90-48
65GDLF32-3365GDLF32-16880GDLF45-148100GDLF60-72100GDLF90-63

性能范围

  流量:1-90t/h

  扬程:10-240m

  电机转速:2900rpm

  电机功率:0.55-45Kw

  防护等级:IP55

  最高耐温:120℃

结构特点

  采用先进水力模型及生产工艺,运行稳定、效率高、外形更美观。

  多节段管道式设计,既具备多级泵的压力大又具备管道泵便于安装维护的特点。

  轴封采用优质专用合金集装便拆式机械密封,可以长时间连续运行不漏水。

  主要过流部件均采用国标304/316不锈钢制造,耐磨的同时还保证了输送介质清洁卫生。

  吸入口与出水口大小相同且在同一水平轴线上,方便安装和维护。

  轴封用便拆式耐磨机械密封,完全不泄漏并便于拆装,用耐高温机封时,最高可输送120℃左右的液体。

应用场合

  供水增压:水厂过滤与主管道增压、远距离输水、高层建筑增压、居民区自来水增压、冷热水循环。

  水处理:超滤系统、反渗透系统、蒸馏系统、游泳池等场合增压(推荐CRF)。

  工业增压:流程水输水、高压冲洗系统、锅炉给水、冷凝系统、设备增压系统和配套设备。

  食品制药:食品、饮料、制药生产环节中输送要求卫生度较高的流程水。

  制冷:冷却设备、空调系统循环水增压。

  灌溉:农田、果园及园林喷灌等。

  化工:输送不含杂质的轻度酸、碱腐蚀性液体。

参数尺寸

  GDLF系列产品型号众多,篇幅巨大,如果需要查阅参数和尺寸的,请下载数据手册查阅。

购买流程:

选型报价-确定型号-签订合同-支付定金-下单生产-检验出厂-支付余款-包装-配送

珠三角地区支持定金+到付,也可以第三方平台担保交易,如阿里巴巴或淘宝。
