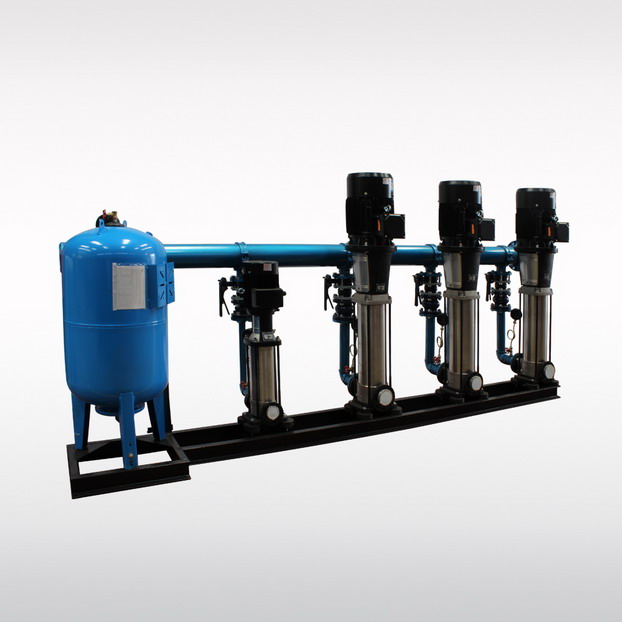

MVWS智能全自动变频调速恒压给水设备

广一MVWS智能全自动变频调速恒压给水设备

MVWS智能全自动变频调速恒压给水设备采用多泵并联模式加压,系统由PLC和变频器协作控制,可以根据用水量大小自动调节泵数量或运行速度,具备全自动、恒压、清洁卫生、低噪音和远控控制等功能。

流量范围:1-2000m3/h

压力范围:0.1-2.5MPa

功率范围:0.37-110Kw YE3/YE4

主要材质:过流部件标配全304/316不锈钢

典型用途:低中高层商用民用建筑二次供水。


概述

  MVWS系列智能全自动变频调速恒(变)压给水设备是我厂开发的高科技产品,荣获93年第3届中国新技术新产品博览会金奖,94年全国工程建设新产品新技术展览会金奖, 95年北京第二届全国给排水暨消防展览会金奖。该设备采用进口智能中央处理器、变频器和先进的控制线路及水泵机组构成一个闭环控制系统,使供水管网保持恒定的压力,是一种理想的现代化供水设备

  适用于高层建筑、生活小区等生活和消防用水;取暖、空调通风系统中用的冷、热水循环系统、供水系统;原有给水系统(如气压供水,由水塔、高位水箱供水的宾馆、大厦、住宅等)的改造;工厂的冷冻(却)、生活、消防用水;各种类型的自来水厂等。

工作原理

  本系统通过智能中央处理器进行PID控制。出水管网上的压力变送器对水压进行采样,将压力信号转变为相应的电信号,并传送到可编程控制器,可编程控制器接收管网的实际压力信号与用户设定的压力值进行比较,利用偏差值控制变频器的输出频率,以改变电机输出。当水泵全速运转时,实际压力达不到设定压力,则将变频泵切换为工频供电,由变频器软启动另一台泵。当水泵处于下限频率运行时,实际压力大于设定压力,则自动停止工频泵,从而达到变量恒压供水。若用水量极少时,则停止所有主泵,由辅泵与气压罐切换工作。当生活、消防共用一套设备时,具体解决方案为:用户设定管网高低两个不同压力值。平时设备运行在某一个压力值(可调)时,保持生活恒压供水。当出现火警时,设备接收火警信号后,马上升高到另一个压力值运行,并切断生活管网的供水,以保证消防用水。

功能特点

  1.自动化程度高:设备由智能中央处理器控制,工作泵、备用泵运行、切换全自动处理,出现故障及时发出报警,通过面板显示用户可直观快捷地找出故障原因。

  2.控制功能齐全:采用多台泵循环软启动方式,减少了直接启动时对电网的冲击和干扰,并使各台主泵遵循先开先停、先停先开机会均等原则进行选择工作,从而延长机组的寿命。更可设置为定时开关控制,通过系统内设置定时时钟,实现定时开关水泵,用于系统定时供水(如办公区)。

  3.高效节能:取代了高位水箱,消除了二次储水污染。通过改变电机的转速,加减泵的台数使压力达到恒定,节能效率可高达50%,正常供水时压力波动小于±0.01MPa,。

  4.三种工作方式:自动工作方式:自动方式是作为正常供水状态下的一种工作方式。一般来讲,当客户正常供水后即选定该种方式,在自动方式工作时,一切管网的不同供水要求,都将在MVWS有效的控制之下,进行多种功能的适应工作。

  手动工作方式:该操作方式是专为手动变频、自动二种工作方式均发生故障时,为用户应急设置的一种工作方式,该工作方式完全采用最简单的启动方式,这种方式在操作面板上直接启停任何一台水泵电机,而不通过可编程控制器,即可在系统死机的情况还可以让系统工作起来。一般只有在自动失灵或调试时才采用。

  手动变频工作方式(触摸屏型):这种工作方式可独立选择进行单台水泵的变频恒压供水,主要应用于水泵或管网进行调试以及检修后投运,一般来讲由于管网尚属未正常情况。如直接投入自动工作条件不成熟,故采用手动直接启泵试压。由于手动状态不能控制管网水压,易造成管网超压损坏用水设备,同时由于频繁大电流启动对电网产生冲击。采用手动变频工作方式后,在需要对管网试验水压时,只要实时输入的试验压力,系统自动将压力稳定,本工作方式完全在人机界面的监视遥控下工作,使用起来十分方便。上位通信、人机对话功能(远程监控型):系统可直接通过电缆与上位机(电脑监控中心)进行通信,上位机可通过通信单元对系统进行实时监控,上位机可对系统进行给定、起/停、监控报警、读取参数等操作。用户可通过触摸屏人工干预参数设置,实现真正的人机对话。

  5.采用可编程控制器特别装备的PID控制技术软件,系统的响应快速、精度高,稳定性好,可靠性极高,能长期保护稳定。

  6.通过数码显示器显示工作频率、实际压力以及设定压力。

  7.主要元部件采用一流元件,整套系统具有很高的可靠性和抗干扰性,其自带的标准串行通讯口(RS485),使得系统与计算机的通信十分方便,整个设备极容易地并入智能化管理系统。

  8.气压罐除具有水的贮存、调节和供水功能外,兼有减弱以至消除因水泵停转时可能产生的水锤影响。

  9.系统定时自动换泵,单泵运行一段时间后,系统自动切换备用泵投入运行,换泵时间可以设定。

  10.爆管保护功能,管网爆裂,压力下降到下限值,系统自动停机。

  11.多压力供水,系统将24小时分为多个压力段,按不同压力供水。

  12.水位保护,当水池水达设定低水位或消防保护水位,系统自动保护停机。

  13.自动复位功能,停电后复电时或水位恢复时系统自动启动。

  14.故障泵屏蔽,故障泵屏蔽后直接退出运作程序,由备用泵接替工作。

  15.自动保护功能齐全:有过载、过流、短路、缺相、超压、欠压及缺水停机等自动保护功能。

使用环境要求

  1.环境温度应介于5-50℃之间,相对湿度不大于90%,无凝露。

  2.周围空气无腐蚀性气体、水蒸汽、粉尘等明显污染。

  3.安装场所的最大海拔高度1000m。

  4.无剧烈振动和冲击,地震烈度不超过8度。

  5.安装倾斜度不超过5度。

  6.基础砼度不低于150号(或1:2:4水泥、河沙、卵石夯制),打砼基础时预留地脚螺栓孔,以便设备就位后进行二次浇灌。

常见故障及解决办法

  1、自动时水泵不起动或连续加泵运行,主要以下几个原因:压力设定不当(过低或过高);远传压力表或电柜面板上的压力设定旋钮损坏;电柜内智能模块或PLC失常或开关电源无输出;其它(如管道阻塞或爆裂)。

  2、供水压力上不去,可能是:开机前未能使水泵充分排气(十分重要);水池(箱)水位过低,水泵抽空无法吸水;压力设定过低;水泵反转或工频与变频运行时转向不一致(请确认);其它(如管道阻塞或爆裂)。

  3、压力不能稳定,波动大,可能是:变频器故障, PLC或智能模块失常;用水变化频繁;设备选型不当,其它(如管道阻塞或爆裂)。

参数表

  MVWS变频调速恒压供水设备型号众多,请下载数据手册查阅参数。

安装尺寸

  MVWS变频调速恒压供水设备定制因素大,产品尺寸会根据定制组件或选择的泵不一样,请联系我们确定设备型号后出尺寸图

购买流程:

选型报价-确定型号-签订合同-支付定金-下单生产-检验出厂-支付余款-包装-配送

珠三角地区支持定金+到付,也可以第三方平台担保交易,如阿里巴巴或淘宝。
